прибор рлп-3м-п
для анализа элементного состава
жидких технологических сред в потоке

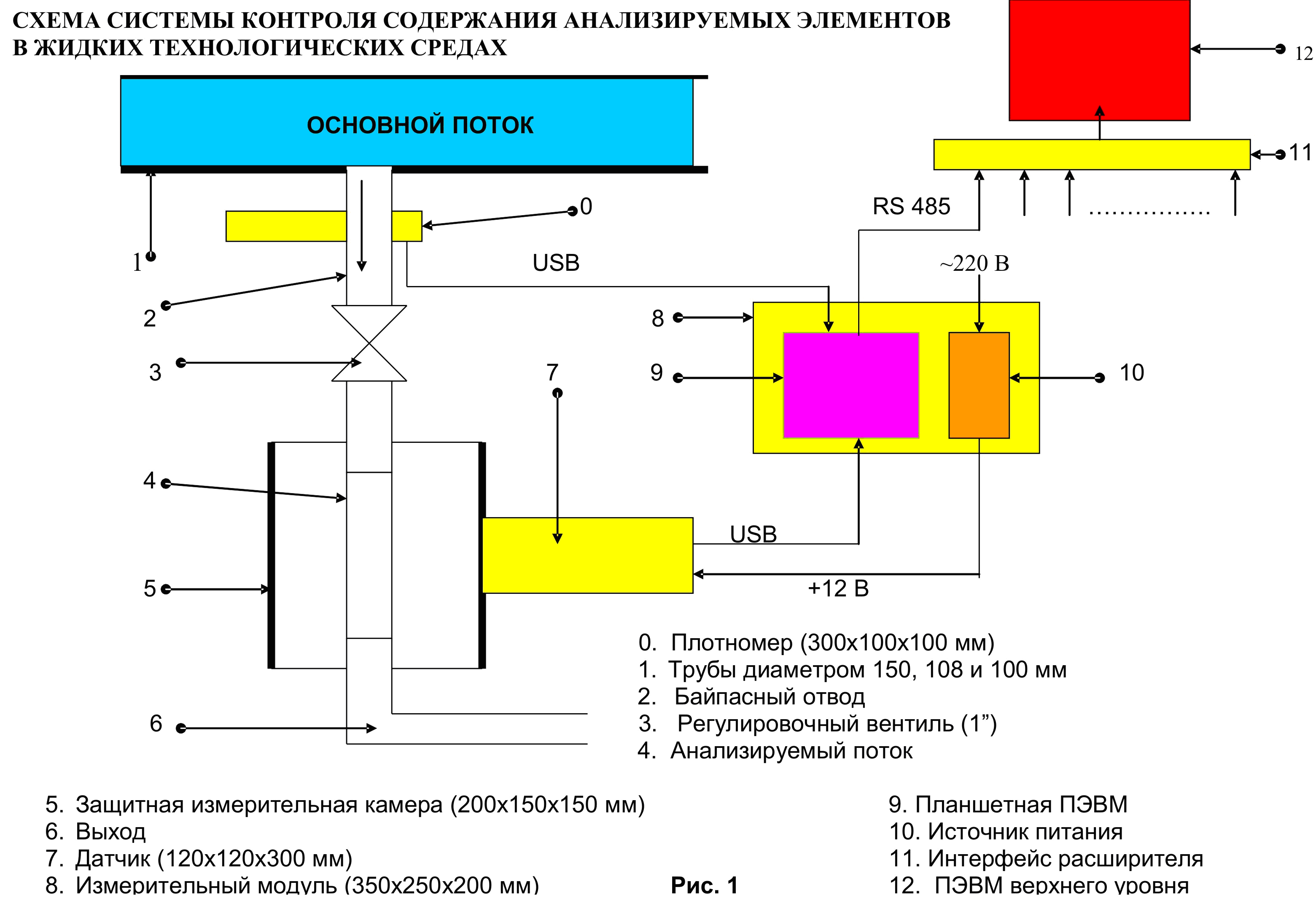

Измерение контролируемых параметров в технологических средах реализуется непосредственно в потоке. Анализ производится в непрерывном режиме. Пульпа подается в герметичную измерительную камеру датчика через байпасные отводы, врезанные в технологические трубопроводы. Измерение концентрации элементов осуществляется бесконтактным способом. В случае недостаточного давления на выходе из байпасного отвода возможна установка насоса.
Прибор конструктивно состоит из датчика и измерительного модуля. Датчик прибора представляет собой герметичный аналитический блок: в корпусе, выполненном из стали со специальным покрытием или нержавеющей стали (только по требованию Заказчика), размещены малогабаритный рентгеновский излучатель, SDD-детектор высокого разрешения (не более 160 эВ по линии K?Mn), система фильтров для изменения параметров возбуждения и оптимизации анализа, система блокировки подачи высокого напряжения и многоканальный спектрометр. В измерительном модуле размещен планшетный компьютер с выводом информации по 485 интерфейсу на компьютер верхнего уровня. Возможно использование беспроводной связи (например, Wi-Fi) между измерительным модулем и компьютером верхнего уровня. При необходимости датчик оборудуется системой климат-контроля, гарантирующей стабильность температурного режима внутри датчика.
Принцип действия прибора основан на возбуждении характеристического излучения химических элементов, входящих в состав анализируемых образцов, малогабаритным рентгеновским излучателем, в условиях постоянной геометрии возбуждения и регистрации вторичного излучения полупроводниковым Si-PIN или SDD детектором. Все данные выводятся на экран встроенного дисплея измерительного модуля, а также в АСУ предприятия через различные протоколы сетевой компьютерной связи. Питание прибора 12 В постоянное; осуществляется от обычной сети переменного тока 220 В через встроенный адаптер, одновременно выполняющий функцию стабилизатора и сетевого фильтра.
Программное обеспечение, входящее в комплект поставки, основано на математических методах обработки информации с использованием сложных алгоритмов, обеспечивающих учет межэлементных эффектов, геометрии измерений, влияния фона и т.д. Позволяет с высокой точностью определять в пульпе концентрации элементов в диапазоне с Z=13 (алюминий) по Z=92 (уран). Количество одновременно определяемых элементов согласуется с Заказчиком. Также программное обеспечение проводит сбор и обработку информации, поддерживает автоматический режим работы, режимы настройки, градуировки, диагностику состояния и накопление результатов анализа. В результате оператор в режиме реального времени получает информацию о содержании металла в пульпе и может оптимизировать технологические процессы.
ОСНОВНЫЕ ПРИЕМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ПРИБОРА
1. По сравнению с приборами, использующими радиоизотопные источники, согласно п. 1.7 ОСПОРБ-99 прибор РЛП-3М полностью освобожден от радиационного контроля и учета.
2. Измерение концентраций определяемых химических элементов производится бесконтактным методом в автоматическом режиме, что обеспечивает высокую представительность измерений за счет непрерывного контроля движущегося потока с погрешностями измерений, не превышающими допусков химического анализа.
3. Датчик прибора оснащен сверхчувствительным детектором с термоэлектрическим охлаждением и малогабаритным рентгеновским излучателем с плавной программной регулировкой тока и высокого напряжения, что позволяет минимизировать время одного измерения (до 5 сек.) и снизить порог чувствительности прибора.
4. Специальное программное обеспечение и ПЭВМ измерительного модуля позволяют осуществлять на точке измерения вычисление текущих значений концентраций определяемых элементов и плотности раствора с выводом этих значений на экран ПЭВМ.
5. Полученные на точке измерения результаты могут передаваться по проводному интерфейсу RS – 485 или Bluetooth (Wi-Fi) в информационную систему более высокого уровня.
6. Низкие эксплуатационные и капитальные затраты и соответственно низкая стоимость одного анализа в сравнении с существующими техническими средствами.
